EN
English
| 产品描述 | ||||

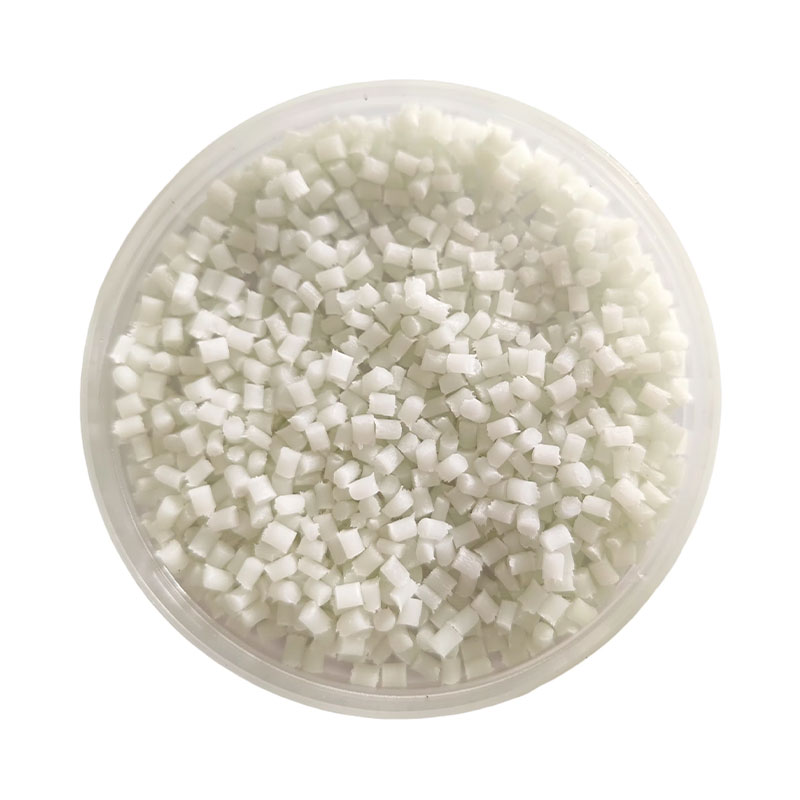

| 树脂鉴定 | PPA PTFE复合材料,30%玻璃纤维增强,注塑级,高流动性,自润滑,耐磨级,高耐热级 | |||
| 颜色 | 自然色或典型颜色 | |||
| 主要应用 | 轴承、齿轮、密封件、链轮、推力垫圈、阀门部件、耐磨条、汽车应用、电气和电子应用、家居用品、低噪音应用、机器人应用 | |||
| 加工方法 | 注塑成型 | |||
| 典型属性 | 测试方法 | 测试条件 | PA66 MoS2 | 单位 |
| 物理性质 | ||||
| 密度 | DIN EN ISO 1183 | 23 ℃ | 1.55 | 克/厘米 3 |
| 收缩 | GB 15585 | 0。3-0。5 | % | |
| 机械性能 | ||||
| 拉伸强度 | DIN EN ISO 527 | 50毫米/分钟 | 170 | 兆 |
| 拉伸模量 | 10500 | 兆 | ||
| 断裂伸长率 | 2.5 | % | ||
| 弯曲强度 | DIN EN ISO 178 | 2毫米/分钟 | 245 | 兆 |
| 弯曲模量 | 9600 | 兆 | ||
| 伊佐德缺口冲击强度 | DIN EN ISO 180 | 4毫米,23℃ | 9.7 | 千焦/米 2 |
| 伊佐德缺口冲击强度 | DIN EN ISO 180 | 4毫米,-30℃ | 5 | 千焦/米 2 |
| 伊佐德缺口冲击强度 | DIN EN ISO 180 | 4毫米,23℃ | 45 | 千焦/米 2 |
| 伊佐德缺口冲击强度 | DIN EN ISO 180 | 4毫米,30℃ | 40 | 千焦/米 2 |
| 摩擦系数 | ASTM D1894 | 动态 VS Steel | 0.16 | |
| 摩擦系数 | ASTM D1894 | 静态 VS 钢 | 0。18 | |
| 摩擦系数 | ASTM D3702 | 动态 VS Steel | 0.3 | |
| 摩擦系数 | ASTM D3702 | 静态 VS 钢 | 0。34 | |
| 摩擦系数 | ASTM D3702 | 洗衣机 | 44 | 英尺磅小时 |
| 热性能 | ||||
| 热变形温度 | DIN EN ISO 75 | 1。8MPa,未退火 | 285 | ℃ |
| 热变形温度 | DIN EN ISO 75 | 0。45MPa,未退火 | 290 | ℃ |
| 阻燃性能 | ||||
| 阻燃性能 | UL94 | 0.75 | 乙肝 | |
| 阻燃性能 | UL94 | 1。5毫米 | 乙肝 | |
| 阻燃性能 | UL94 | 3毫米 | 乙肝 | |
| 其他 | ||||
| 表面电阻率 | IEC60093 | 1。5毫米 | 10 13-15 | Ω |
注:
(1)数据仅代表客户参考的典型值,并不构成最低或最高质量标准的保证或任何其他目的。
(2)不同颜色的性能可能有所不同。
注意:
本文的数据和信息基于我们当前的知识和经验。如果出现新的知识或经验,可以在不事先通知的情况下修改本文的信息和数据。由于使用条件和适用法律可能因地点和时间而异,客户有责任确定此处的产品和信息是否适合其特定应用。他们必须确保其工作场所和产品处理方法符合适用法律和其他政府法规。Lixu New Materials 对此信息不承担任何责任或义务,也不提供任何保证。特此明确排除所有关于适销性或适合特定目的的默示保证。
| 典型的注塑工艺 | |
| 塑料干燥 | |
| 干燥时间 | 2~4小时 |
| 干燥温度 | 100~130℃ |
| 干燥设备 | 热风干燥机 |
| 干燥类型 | 连续干燥（生产过程） |
| 注塑成型工艺 | |
| 喷嘴部分 | 315~330℃ |
| 塑料部分 | 320~335℃ |
| 输送部分 | 300~320℃ |
| 最大注射温度 | 330℃ |
| 冲击压力 | 40~120MPa |
| 注射速度 | 30~75毫米/秒 |
| 塑化压力速度 | 压力:65–100 kPa 速度:60–85 mm/s |
| 塑化背压 | 10~40MPa |
| 推荐模具温度 | 100~150℃ |
免责声明:上述注塑工艺可能因产品几何形状、模具设计和注塑机规格而异。应根据实际情况作出具体调整。
