cn
English
中文简体
Español

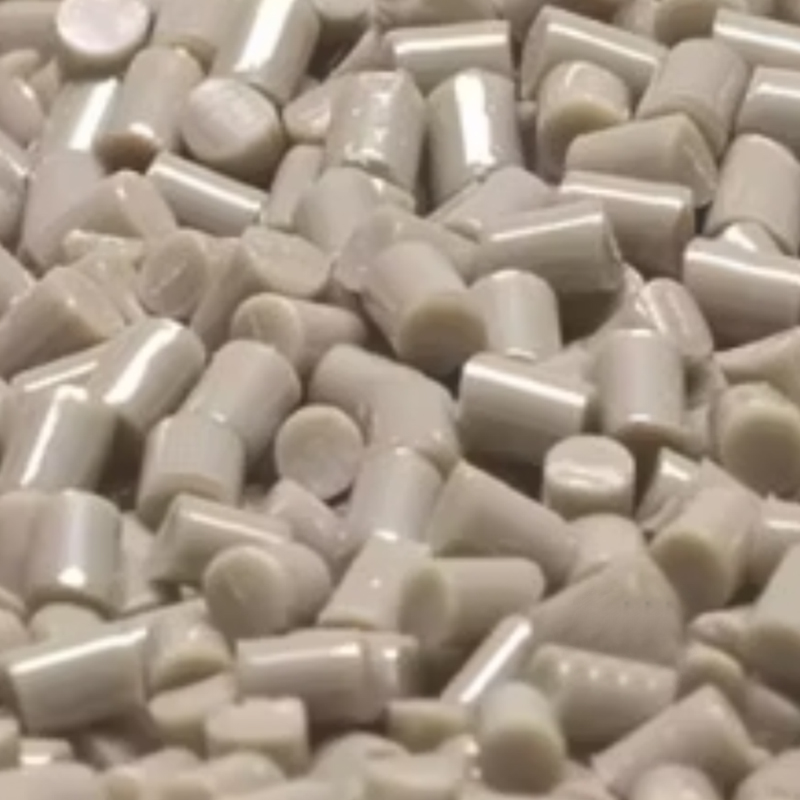

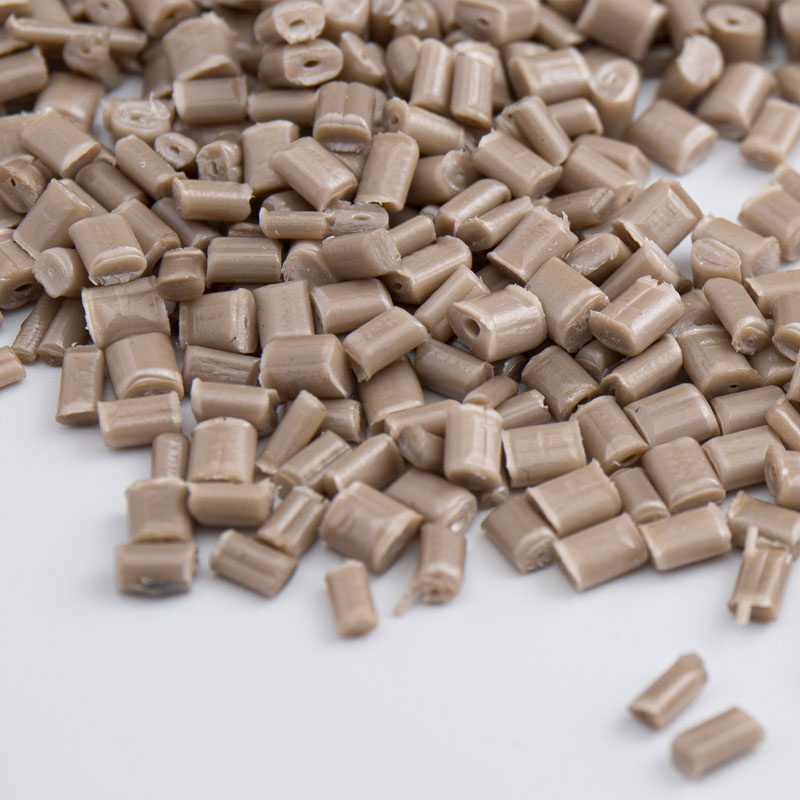

| 产品描述 | ||||
| 材料定义 | 高刚性、耐化学性优、耐磨、食品接触级、高压灭菌、耐疲劳、热消毒、辐射灭菌、耐蒸汽、生物相容、蒸气灭菌 | |||
| 颜色 | 本色或典型颜色 | |||
| 主要应用 | 电器部件、电子部件、机器人领域应用、轴承套、轴承法兰、连接器、水泵配件、密封件、外科器械 | |||
| 加工方法 | 注塑成型 | |||
| 典型属性 | 测试方法 | 测试条件 | 典型值 | 单位 |
| 物理性质 | ||||
| 密度 | DIN EN ISO 1183 | 23℃ | 1.32 | 克/厘米³ |
| 熔体流动速率 | DIN EN ISO 1133 | 400℃/5公斤 | 65 | 克/10分钟 |
| 收缩率 | GB 15585 | 1.4-1.6 | % | |
| 力学性能 | ||||
| 拉伸强度 | DIN EN ISO 527 | 50毫米/分钟 | 100 | 兆 |
| 拉伸模量 | 4000 | 兆 | ||
| 断裂伸长率 | 15 | % | ||
| 弯曲强度 | DIN EN ISO 178 | 2毫米/分钟 | 134 | 兆 |
| 弯曲模量 | 3900 | 兆 | ||
| 悬臂梁无缺囗冲击强度 | DIN EN ISO180 | 4毫米，23℃ | NB | KJ/M² |
| 悬臂梁缺囗冲击强度 | DIN EN ISO 180 | 4毫米，23℃ | 5.4 | KJ/M² |
| 热性能 | ||||
| 热变形温度 | DIN EN ISO 75 | 1.8MPa，未退火 | 155 | ℃ |
| 热变形温度 | DIN EN ISO 75 | 0.45MPa，未退火 | 210 | ℃ |
| 熔融温度 | DIN EN ISO 11357 | 340 | ℃ | |
| 线膨胀系数 | DIN EN ISO 11359 | 流动，低于 Tg | 8.00E 00 | μm/m/℃ |
| 线膨胀系数 | DIN EN ISO 11359 | 流动，高于 Tg | 8.00E 00 | μm/m/℃ |
| 电气性能 | ||||
| 表面电阻 | IEC 60093 | 23℃ | 1.00E 13 | Ω.CM |
| 体积电阻 | IEC 60093 | 23℃ | 1.00E 15 | Ω.CM |
| 绝缘强度 | IEC 60243 | 2.0毫米 | 19 | 千伏/毫米 |
| 介电强度 | IEC 62631-2-1 | 23℃ 1 KHz | 2.8 | |
| 耗散因数 | IEC 62631-2-1 | 23℃ 1 MHz | 0.003 | |
| CTI | IEC 60112 | 200 | 静脉 | |
| 阻燃性能 | ||||
| 阻燃性能 | UL94 | 0.3毫米 | V0 | |
| 阻燃性能 | UL94 | 0.5毫米 | V0 | |
| 阻燃性能 | UL94 | 1毫米 | V0 | |
| 阻燃性能 | UL94 | 1.5毫米 | V0 | |
| 灼热丝(GWFI) | IEC60695-2-12 | 0.75毫米 | 960 | ℃ |
| 灼热丝(GWFI) | IEC60695-2-12 | 1.5毫米 | 960 | ℃ |
| 灼热丝(GWFI) | IEC60695-2-12 | 3毫米 | 960 | ℃ |
| 灼热丝(GWFI) | IEC60695-2-13 | 0.75毫米 | 850 | ℃ |
| 灼热丝(GWFI) | IEC60695-2-13 | 1.5毫米 | 850 | ℃ |
| 灼热丝(GWFI) | IEC60695-2-13 | 3毫米 | 960 | ℃ |
说明:
（1）数据为典型值，只作为客户使用的参考，不作为品质指标最低值或最高值的保证及其他任何用途的保证。
（2）不同的颜色性能可能会不同。
注意：本文本的数据与信息是基于我们现在的认识与经验。如果将来有新的认识和经验，不排除对本文本的信息与数据进行修改而不预先通知的可能。由于使用条件和适用法律可能因地因时而异，客户有责任确定本文本里的产品和产品信息是否适合客户使用，并确保自己的工作场地和处理产品的方式符合可适用的法律和其他政府法规。励塑新材料对本文本信息不承担任何责任与义务，也未提供任何保证。在本文本中关于产品的可售性或某一特殊用途的可适用性的所有默示保证在此明确地予以排除。
| 建议注塑加工工艺 | |
| 塑料干燥 | |
| 干燥时间 | 2–4小时 |
| 干燥温度 | 130–150°C |
| 干燥设备 | 热风干燥机 |
| 干燥形式 | 连续干燥（生产过程） |
| 注塑成型工艺 | |
| 注塑温度-射嘴段 | 370~390℃ |
| 注塑温度-塑化段 | 380~400℃ |
| 注塑温度-输送段 | 360~380℃ |
| 最大注射温度 | 450℃ |
| 注射压力 | 30~70MPa |
| 注射速度 | 30~75毫米/秒 |
| 塑化压力、速度 | 压力:35–70 MPa， 速度:50–100 mm/s |
| 塑化背压 | 20~60MPa |
| 建议模具温度 | 170~220℃ |
声明：以上注塑工艺应根据制品形状、模具设计以及注塑机规格等条件的不同而不同，具体应根据实际情况调整。
